Notion de compartiment, gradient et période

La dissolution et le comportement des différents tissus

Le corps humain, bien que contenant plus de 70% d'eau, ne se comporte pas comme comme un liquide homogène, l'azote a plus de difficulté à saturer certains organes que d'autres. On parle de compartiment.

Pour caractériser un compartiment on parle de sa période:

La période , c'est le temps nécessaire à un compartiment (une partie du corps) pour absorber la moitié du gradient de pression partielle.
La période , c'est aussi le temps nécessaire à ce compartiment pour restituer la moitié du gradient de pression partielle, cela fonctionne donc dans les deux sens.

Les tables MN90 actuelles ont pris en compte lors de leur calcul 12 compartiments différents:

Le tableau ci-dessous exprime leurs périodes respectives:

5

7

10

15

20

30

40

50

60

80

100

120

Exemple: pour la plongée carrée ci-dessous:

Le graphique ci-dessous illustre la logique de saturation des 7 compartiments les plus rapides au cours de cette plongée

Voici le tableau des tensions respectives dans ces 7 compartiments suite à cette plongée carrée à 40m, la durée de la simulation ci-dessus a été surlignée:

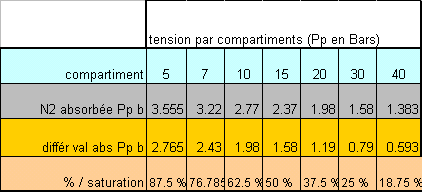

Les sept compartiments pris en exemple se sont saturés différemment en % du maximum à la profondeur max de la plongée (tableau ci-dessous)

Les compartiments ayant une période courte, qui saturent vite déclenchent en général la nécessité de faire un palier,. On parle de compartiment directeur.

Le tableau ci-dessous résume les Pp N2 (valeurs en Bars) d'azote résiduel suite à une première plongée et la lettre codée qui qualifie le GPS et permet la lecture dans les Tableaux I et II

Nous pouvons remarquer qu'il est possible de sortir d'une plongée très "dure" avec une tension d'azote résiduelle qui correspond presque au double de la valeur normale. (1.51 Bars pour 0.79 Bars au niveau de la mer).

Le tableau I (extrait) qui indique l'azote résiduel en fonction du temps et de la dureté de la plongée précédente (exemple surligné groupe C ou GPS C):

Le tableau II qui permet de définir une majoration fictive de la durée de plongée suivante (en vue de "durcir " l'entrée dans la table):

La notion de sursaturation:

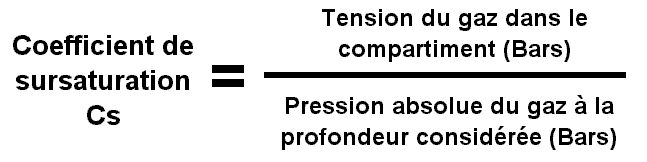

Si la tension dans le compartiment dépasse de beaucoup la pression partielle, des bulles risquent de se former, cela peut donner lieu à un accident de décompression. Il fallait définir une limite, c'est le rôle du coefficient de sursaturation.

Le tableau ci-dessous exprime le coefficient de sursaturation critique (palier nécessaire) de chaque compartiment. Ces valeurs ont étés utilisées pour calculer et établir les tables MN90 actuellement utilisées par la FFESSM

Ces coefficients sont des valeurs mathématiques abstraites.

Prenons un exemple concret et revenons à notre plongeur qui se trouve à 40m depuis 15 min

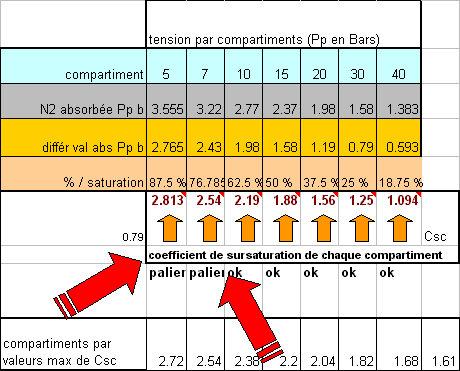

Si il remonte en catastrophe suite à ces 15 min stabilisées à 40m, on s'aperçoit qu'à la profondeur de 6m deux compartiments dépassent le coefficient de sursaturation maximum recommandé:

rappelons les paramètres:

Les premiers compartiments déclenchent le palier, encore faut-il que notre plongeur s'arrête avant la surface...

un Cs de 2.813 est supérieur au Cs maxi 2.72 pour le compartiment de période 5 min

un Cs de 2.54 est égal au Cs maxi 2.54 pour le compartiment de période 7 min

Un palier est donc nécessaire, ce que confirme la table:

Remarquons toutefois que, suite à une plongée longue, suivie d'une remontée très lente, certains compartiments à période longue peuvent prendre du retard sur la désaturation par rapport aux compartiments courts qui désaturent très vite. Le compartiment directeur n'est dons pas toujours le plus rapide.

Vous pouvez ouvrir ou télécharger un fichier excel qui simule simplement la logique de la saturation (65ko)
